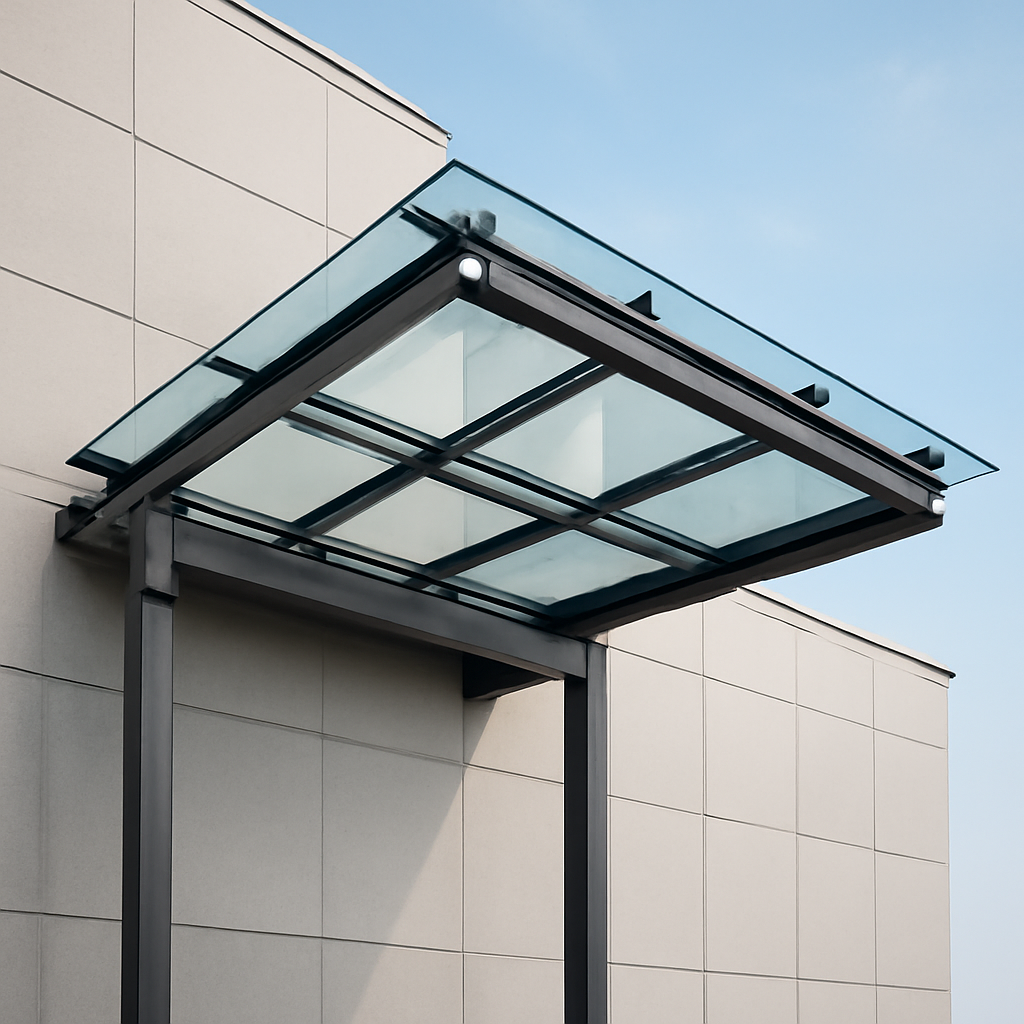

철골캐노피란 무엇인가
철골캐노피는 건축물의 출입구, 주차 공간, 보행 통로, 작업장 외부 등에 설치해 비와 눈, 햇빛을 차단하는 지붕형 구조물입니다. 기둥과 보, 서까래 또는 트러스 등 철골 부재를 주요 골조로 사용하고, 그 위에 금속판·폴리카보네이트·유리·샌드위치패널 등 다양한 지붕재를 결합합니다. 단순한 차양을 넘어 건물 이용자의 동선을 보호하고 외벽과 출입문으로 유입되는 빗물을 줄이며, 건축물의 외관과 공간 활용성을 보완하는 역할을 합니다.
철골은 비교적 큰 폭과 하중을 안정적으로 지지할 수 있어 목재나 경량 알루미늄으로 구현하기 어려운 대형 캐노피에 적합합니다. 다만 구조가 튼튼하다는 이유만으로 모든 현장에 동일한 형식을 적용할 수는 없습니다. 설치 위치의 바람, 적설, 배수 방향, 기존 건물의 구조 상태, 기초와 앵커의 성능을 함께 검토해야 안전성과 내구성을 확보할 수 있습니다.
건축 계획에서 철골캐노피를 검토할 때는 외관보다 먼저 사용 목적과 하중 조건을 정하는 것이 중요합니다. 사람이 머무는 공간인지, 차량이 드나드는 공간인지, 장비를 매달거나 조명을 설치할 것인지에 따라 골조 크기와 접합 방식이 달라집니다. 또한 증축이나 외부 구조물 설치에 해당할 수 있으므로 현장 관할 기관의 인허가 및 신고 대상 여부를 확인해야 합니다.
설치가 필요한 상황
- 출입구 보호: 우천 시 문을 여닫거나 대기하는 이용자를 보호하고, 출입문 주변의 미끄럼과 물고임을 줄일 필요가 있을 때 적합합니다.
- 보행 동선 연결: 건물과 주차장, 창고, 별동 건물 사이에 지붕 있는 통로를 마련해 이동 편의성을 높일 수 있습니다.
- 차량 승하차 공간: 병원, 상업시설, 공동주택, 업무시설 등에서 승하차 시 비와 강한 햇빛을 피할 수 있는 공간을 조성합니다.
- 외부 작업장 보호: 물류 상하차, 자재 임시 보관, 설비 점검처럼 외부 작업이 반복되는 장소에서 작업 환경을 안정화합니다.
- 기존 건물의 기능 보완: 처음부터 계획되지 않은 건물이라도 출입구 위치와 배수 체계를 분석해 필요한 범위에 차양을 추가할 수 있습니다.
반대로 인접 대지의 조망이나 일조, 소방 활동 공간, 차량 회전 반경을 침해할 우려가 있는 곳에서는 설치 규모를 줄이거나 다른 방식을 검토해야 합니다. 건물 외벽에 직접 고정하는 방식은 외벽 마감재와 내부 구조체의 상태가 충분히 확인된 경우에만 적용하는 것이 안전합니다.
구조와 재료에 따른 유형
1. 독립형 구조
기둥과 기초가 건물과 별도로 구성되는 방식입니다. 건물 외벽에 전달되는 하중을 줄일 수 있고, 주차장이나 통로처럼 건물에서 일정 거리를 두고 설치하는 데 유리합니다. 대신 기초 굴착, 배수, 차량 충돌 방지, 지중 매설물 확인이 필요합니다.
2. 벽면 지지형 구조
한쪽은 기존 건물의 구조체에 연결하고 반대쪽을 기둥으로 지지합니다. 기둥 수를 줄여 동선을 넓게 쓸 수 있지만, 외벽이 조적벽·경량패널·단열 마감재로 구성된 경우에는 단순히 마감면에 고정해서는 안 됩니다. 하중이 전달되는 위치를 확인하고 필요하면 별도의 보강 프레임을 설치해야 합니다.
3. 양쪽 기둥형 및 통로형 구조
보행로 또는 차량 통로의 양쪽에 기둥을 세우고 상부 지붕을 연결하는 형태입니다. 길이가 길어질수록 중간 기둥 간격, 횡방향 흔들림, 신축과 배수 문제를 함께 검토해야 합니다. 통행 폭과 높이는 실제 이용 차량과 사람의 움직임을 기준으로 정해야 합니다.
4. 외팔보형 구조
기둥 없이 벽면에서 돌출시키는 형식으로 시야와 통행 공간을 확보하기 좋습니다. 그러나 돌출 길이가 커질수록 접합부에 작용하는 휨과 인장력이 증가하므로 벽체의 구조적 성능과 앵커 배치가 핵심입니다. 외관만 보고 현장에서 임의로 돌출 폭을 늘리는 방식은 피해야 합니다.
5. 지붕재에 따른 구분
금속 지붕재는 내구성과 불연성 측면에서 유리한 편이지만 빗소리와 열전달을 고려해야 합니다. 폴리카보네이트는 채광이 가능하고 비교적 가벼우나 변색, 열팽창, 긁힘을 확인해야 합니다. 유리는 고급스러운 외관과 채광성이 장점이지만 중량과 파손 안전성을 별도로 검토해야 합니다. 샌드위치패널은 단열과 차음에 도움이 될 수 있으나 접합부와 마감 디테일이 중요합니다.
설계와 시공 진행 절차
- 현장 조사: 설치 위치, 건물 외벽의 재료와 상태, 기존 기초, 지중 매설물, 배수구, 전기·소방 설비, 차량과 사람의 동선을 조사합니다. 사진과 실측도면을 남기면 설계 변경을 줄이는 데 도움이 됩니다.
- 사용 조건 정리: 차양 목적, 예상 이용 인원, 차량 종류, 필요한 통행 높이와 폭, 조명·배수관·간판 설치 여부를 정리합니다. 눈이 많이 쌓일 수 있는 지역이나 강풍이 잦은 장소라면 지역 조건을 구조 검토에 반영해야 합니다.
- 형식과 재료 선정: 독립형인지 벽면 지지형인지 결정하고, 기둥 간격·지붕 경사·배수 방향·지붕재·표면 마감·기초 형식을 정합니다. 이 단계에서 유지관리 공간과 교체 가능한 부품도 함께 고려합니다.
- 구조 및 상세 검토: 보와 기둥의 단면, 접합부, 베이스플레이트, 앵커, 기초, 브레이싱을 검토합니다. 건축물과 연결되는 경우 기존 구조체에 전달되는 하중과 외벽 방수층 훼손 가능성을 확인해야 합니다.
- 인허가 및 공사 계획 확인: 규모와 위치, 건축물 용도, 지역 조례에 따라 허가·신고·협의가 필요할 수 있습니다. 공사 전 관할 행정기관과 관련 기준을 확인하고, 도로 점용이나 소방 동선에 해당하는지도 살펴야 합니다.
- 제작과 표면 처리: 공장 제작이 가능한 부재는 치수와 용접 상태를 확인한 뒤 제작합니다. 도장 또는 용융아연도금 등 부식 방지 방식은 설치 환경과 보수 계획에 맞춰 결정합니다.
- 현장 설치: 기초 양생 상태와 앵커 위치를 확인한 후 기둥을 세우고 보·지붕 골조를 조립합니다. 고소 작업, 양중, 용접, 절단 과정의 안전관리와 주변 통행자 보호가 필요합니다.
- 마감과 검수: 지붕재 고정, 물끊기, 홈통, 배수관, 실란트, 모서리 마감, 도장 손상 여부를 확인합니다. 비가 온 뒤 누수와 물고임을 점검하고 준공 도면과 유지관리 기록을 보관합니다.
선택 기준과 설계 핵심
하중과 구조 안전
철골 부재의 크기는 지붕 자체 무게만으로 결정되지 않습니다. 바람에 의한 들림과 흔들림, 지역의 적설 조건, 유지관리 작업자의 하중, 조명이나 간판 같은 부착물의 무게가 함께 작용할 수 있습니다. 특히 지붕 가장자리와 모서리는 바람의 영향을 크게 받을 수 있으므로 접합부와 앵커를 단순화하지 않아야 합니다.
배수와 방수
캐노피 지붕에는 충분한 경사를 두고 물이 흐르는 방향을 명확히 해야 합니다. 건물 쪽으로 물이 흘러 외벽과 출입문에 집중되지 않도록 홈통과 수직 배수관의 위치를 정하며, 배수관 하단은 보행자와 차량에 방해되지 않게 처리합니다. 금속과 다른 재료가 만나는 부위는 열팽창 차이를 고려해 고정 방식과 실란트의 움직임을 검토해야 합니다.
동선과 치수
사람이 통과하는 곳은 우산을 쓰거나 짐을 든 상태를 고려하고, 차량 구간은 차종과 문 개폐, 보행자 동선을 함께 봐야 합니다. 기둥 모서리는 충돌 위험이 적은 위치에 두고 필요하면 보호대를 설치합니다. 지붕 끝단에서 빗물이 떨어지는 위치도 출입구와 계단을 피하도록 계획해야 합니다.
외관과 주변 건축물의 조화
지붕 형태, 색상, 기둥의 굵기, 패널의 투명도는 건물의 인상을 크게 바꿉니다. 기존 외벽의 재료와 창호 분할, 간판 위치, 주변 조경을 함께 검토하면 덧붙인 구조물처럼 보이는 문제를 줄일 수 있습니다. 채광이 필요한 곳과 열 차단이 필요한 곳은 지붕재의 투과율을 다르게 선택할 수 있습니다.
안전과 유지관리성
사람의 손이 닿는 날카로운 절단면을 없애고, 용접 비드와 볼트 끝단을 적절히 마감해야 합니다. 조명 교체와 홈통 청소를 위해 접근 가능한 점검 공간을 확보하며, 지붕 위에 올라가야 하는 경우에는 별도의 작업 안전계획을 마련합니다. 처음부터 점검이 쉬운 구조로 설계하는 것이 장기 비용을 줄이는 방법입니다.
비용과 공사 기간에 영향을 주는 요소
철골캐노피의 비용은 면적만으로 정해지지 않습니다. 구조 형식, 기둥 수, 지붕재와 표면 처리, 기초 공사, 건물 접합부 보강, 배수 설비, 조명·소방·전기 이설, 현장 접근성, 양중 장비 사용 여부가 함께 반영됩니다. 외팔보형처럼 접합부에 큰 힘이 집중되는 형식은 부재나 보강 비용이 늘어날 수 있고, 장거리 통로형은 기둥과 횡방향 보강이 추가될 수 있습니다.
| 검토 항목 | 비용에 미치는 영향 | 사전에 확인할 내용 |
|---|---|---|
| 구조 형식 | 기초와 접합부, 기둥 수의 차이 | 독립형·벽면 지지형·외팔보형 여부 |
| 지붕재 | 재료 중량, 가공성, 단열·채광 성능 | 금속판·폴리카보네이트·유리·패널의 목적 적합성 |
| 기초와 지반 | 굴착, 철근, 콘크리트, 기존 포장 철거 여부 | 지반 상태와 지중 매설물, 기존 기초 위치 |
| 표면 처리 | 도장 체계, 도금, 재도장 접근성 | 해안·공업지역 등 부식 환경과 색상 기준 |
| 현장 조건 | 양중·운반·통행 통제·야간 작업 여부 | 장비 진입로, 작업 공간, 이용자 보호 계획 |
| 부대 설비 | 홈통, 배수관, 조명, 간판, 보강 비용 | 전기·소방·배수와의 간섭 및 유지관리 위치 |
공사 기간 역시 제작 방식과 현장 여건에 따라 달라집니다. 비교적 단순한 구조는 제작과 설치를 분리해 진행할 수 있지만, 기존 건물 조사나 인허가 협의, 기초 양생, 외벽 보수, 우천과 한파 같은 기상 조건이 일정에 영향을 줄 수 있습니다. 견적을 비교할 때는 철골과 지붕재뿐 아니라 설계·구조 검토, 기초, 운반·양중, 표면 보수, 폐기물 처리, 준공 서류가 포함되는지 확인해야 합니다.
부식과 누수 문제 예방
철골 구조물의 대표적인 성능 저하는 물이 고이는 곳에서 시작되는 부식과 지붕 접합부의 누수입니다. 철골캐노피를 오래 사용하려면 부재 내부로 물이 들어가지 않도록 관통부와 마감 캡을 처리하고, 절단·용접으로 손상된 도장면은 설치 후 보수해야 합니다. 서로 다른 금속이 접촉하는 경우에는 갈바닉 부식 가능성을 검토하고 절연재나 적절한 도장 체계를 적용합니다.
- 지붕 경사와 홈통의 흐름을 확인해 역구배와 물고임을 없앱니다.
- 볼트, 용접부, 기둥 하부, 지붕 끝단처럼 수분이 머물기 쉬운 부분을 집중적으로 점검합니다.
- 실란트는 무조건 두껍게 바르기보다 재료의 접착성, 움직임, 교체 가능성을 고려해 시공합니다.
- 도장 표면의 들뜸과 녹이 보이면 주변을 정리한 뒤 적합한 방식으로 부분 보수합니다.
- 홈통에 낙엽과 먼지가 쌓이지 않도록 주변 나무와 배수구 위치를 함께 관리합니다.
누수가 발생했다고 실내 측에서 실란트만 덧바르면 원인을 가릴 뿐 재발할 수 있습니다. 지붕재의 겹침 방향, 나사와 와셔 상태, 물끊기, 벽체 접합부, 홈통 막힘을 순서대로 확인해야 합니다. 반복적인 누수나 구조부 변형, 심한 부식이 발견되면 임의 보수보다 구조·건축 분야의 자격 있는 전문가에게 현장 점검을 받는 것이 바람직합니다.
유지관리 방법
정기적인 관리는 철골 구조 자체보다 먼저 나타나는 작은 이상을 발견하는 데 목적이 있습니다. 계절이 바뀌거나 태풍·폭설 같은 기상 현상이 지난 뒤에는 지붕재의 들뜸, 파손, 처짐, 볼트 풀림, 배수 불량을 살펴야 합니다. 점검 시 지붕 위에 직접 올라가는 것은 추락 위험이 있으므로 지상 관찰과 안전한 장비 사용을 우선해야 합니다.
- 배수 관리
- 홈통과 배수관의 낙엽, 흙, 얼음, 이물질을 제거하고 연결부가 벌어지지 않았는지 확인합니다.
- 철골 관리
- 기둥 하부와 용접부의 녹, 도장 박리, 균열, 변형을 살피며 물이 고이는 접합부를 중점적으로 확인합니다.
- 지붕재 관리
- 금속판의 부식과 들뜸, 투명 패널의 균열·변색, 유리의 파손과 고정 상태를 점검합니다.
- 실란트와 고정재 관리
- 실란트의 갈라짐과 박리, 나사 와셔의 열화, 볼트의 풀림을 확인하고 동일 성능의 자재로 보수합니다.
- 주변 환경 관리
- 기둥 주변의 충돌 위험, 적치물, 수목 가지, 외부 배관과 전선의 간섭을 정리합니다.
현장 확인 체크리스트
- 설치 목적과 이용 대상이 문서로 정리되어 있는가.
- 통행 폭, 유효 높이, 차량 회전과 승하차 공간을 실측했는가.
- 기존 건물의 구조체와 외벽 마감 상태를 확인했는가.
- 기초 위치와 지중 매설물, 기존 배수관을 조사했는가.
- 지역의 바람·적설 조건과 부착 설비 하중을 구조 검토에 반영했는가.
- 지붕 경사, 홈통, 배수관, 물끊기 계획이 도면에 표시되어 있는가.
- 도장 또는 도금의 종류와 손상 부위 보수 기준을 정했는가.
- 인허가·신고·도로 점용·소방 동선 관련 확인이 끝났는가.
- 제작 전 치수, 부재 번호, 앵커 위치, 현장 반입 순서를 검토했는가.
- 공사 중 보행자와 차량을 분리하고 추락·낙하·화재 위험을 관리할 계획이 있는가.
- 준공 후 점검 주기와 책임자, 보수 이력 기록 방법을 정했는가.
자주 묻는 질문
철골캐노피는 모든 건물 외벽에 바로 설치할 수 있나요?
아닙니다. 외벽 마감재가 하중을 지지하지 못하는 경우가 많으므로 구조체 위치와 상태를 먼저 확인해야 합니다. 필요하면 독립 기둥형으로 변경하거나 별도의 보강 프레임을 설치해야 하며, 건물의 구조 안전에 영향을 줄 수 있는 경우 관련 전문가의 검토가 필요합니다.
지붕재는 금속판과 투명 패널 중 무엇이 더 좋은가요?
사용 목적에 따라 다릅니다. 강한 차양과 내구성을 우선하면 금속 지붕재가 적합할 수 있고, 자연 채광이 필요하면 폴리카보네이트나 유리 계열을 검토할 수 있습니다. 열차단, 소음, 중량, 파손 안전성, 교체 비용까지 비교해야 하며 한 가지 재료가 모든 현장에 최적인 것은 아닙니다.
기존 포장 위에 기둥을 세워도 되나요?
포장 자체가 구조 기초 역할을 한다고 단정할 수 없습니다. 기존 포장의 두께와 하부 지반, 균열 상태, 매설물, 기둥에 전달되는 하중을 확인해야 합니다. 필요한 경우 포장을 철거하고 별도의 기초를 설치하거나 기존 구조와 일체화하는 방법을 검토합니다.
누수가 생기면 실리콘만 다시 바르면 해결되나요?
누수 위치와 원인이 접합부, 겹침부, 배수 불량, 지붕재 균열 중 어디에 있는지 먼저 확인해야 합니다. 표면 실란트만 덧바르면 잠시 개선되는 듯해도 내부에 물이 남거나 다른 부위로 누수가 이동할 수 있습니다. 원인에 맞춰 고정재, 물끊기, 배수, 지붕재를 함께 점검해야 합니다.
철골캐노피는 얼마나 자주 점검해야 하나요?
정해진 하나의 주기로 모든 현장에 적용하기보다 사용 환경과 구조 규모에 맞춰 관리해야 합니다. 평상시에는 정기적으로 배수와 외관을 확인하고, 강풍·폭설·충돌·공사 이후에는 추가 점검을 실시하는 것이 좋습니다. 부식이 빠른 환경이나 다중 이용시설은 보다 체계적인 기록과 전문 점검을 고려해야 합니다.
공사 전에 반드시 확인해야 할 행정 절차가 있나요?
설치 규모, 위치, 건축물 용도, 대지 경계, 도로와의 관계, 지역 조례에 따라 허가나 신고, 점용 또는 관계 기관 협의가 필요할 수 있습니다. 따라서 도면을 확정하기 전에 관할 행정기관과 관련 기준을 확인해야 하며, 구조 안전과 소방 동선에 관한 검토도 함께 진행하는 것이 안전합니다.
도장과 용융아연도금 중 어떤 방식이 적합한가요?
일반적인 실내외 환경인지, 해안이나 화학물질이 있는 부식성 환경인지에 따라 달라집니다. 도장은 현장 보수가 비교적 유연하지만 표면 준비와 재도장 관리가 중요하고, 용융아연도금은 전체적인 부식 방지에 유리할 수 있으나 부재 크기와 가공·운반 조건을 확인해야 합니다. 설계 단계에서 환경과 유지관리 계획을 함께 비교해야 합니다.
마무리
철골캐노피는 지붕을 덧붙이는 간단한 공사처럼 보이지만, 구조 안전·배수·방수·동선·인허가·유지관리성이 동시에 맞아야 제 기능을 오래 유지합니다. 현장 실측을 바탕으로 적절한 구조 형식과 지붕재를 선택하고, 접합부와 기초를 충분히 검토하며, 준공 후 점검 기록까지 계획하는 것이 핵심입니다. 특히 기존 건물과 연결하는 경우에는 외벽 마감보다 구조체와 방수층을 우선 확인해야 하며, 불확실한 조건은 공인된 관련 전문가와 관할 기관에 확인한 뒤 진행해야 합니다.
